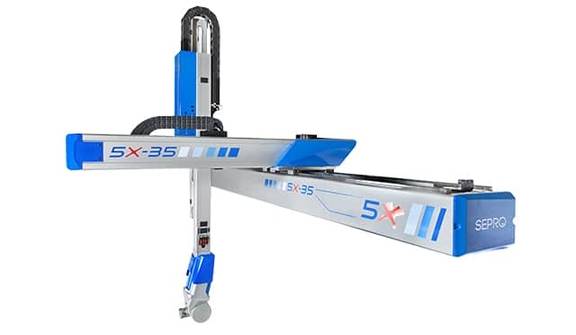

Premium 5X Line Truly Flexible

5-Achs-Roboter
30 - 800 T

Roboter der Baureihe 5X Line sind eine Kombination aus den schnellen und leistungsstarken Sepro 3-Achs-Roboter sowie einer servomotorischen Roboterhandachse von Stäubli. Eine leistungsstarke Partnerschaft, die eine neue und einzigartige Auswahl für Automationslösungen an Spritzgießmaschinen bietet. Diese Roboter werden zum Entladen und Handhaben der Teile direkt auf der Spritzgießmaschine installiert. Eine Installation neben der Spritzgießmaschine zur  Durchführung weiterer Handhabungsprozesse ist ebenso möglich. Durch die leistungsstarke und benutzerfreundliche VISUAL 3 Steuerung sind die Roboter schnell und einfach zu bedienen

Download der Broschüre

Präsentation

  • Kompakte Rahmenstruktur
  • Prismatische Linearführungen für hohe Beschleunigungen
  • Leistungsstarke Servomotoren und Schwingungsdämpfungssoftware
  • Kompakte, präzise und sehr flexible motorische Drehachse von Stäubli
  • Funktion "Y-frei" zur Auswerfer-Synchronentnahme aus dem Werkzeug
  • Visual 3 verfügt standarmäßig über die Funktion "Bahnfahren"
  • Vertikaler Direkt- oder Teleskoparm (außer bei 5X-15)
  • Heavy-Load-Ausführung (Option) bei 5X-35 für schwere Lasten bis 20 kg

Steuerungen

Visual 3
Die Steuerung Visual 3 eignet sich für die Steuerung komplexester Anwendungen, die mehrere intelligente Peripherieeinheiten umfasst und mehr als zwei 16 Ein-/16 Ausgangskarten beinhalten.

Spezifikationen

5X-15
Vertikaler Hub (mm) 1000
Maximale Momentangeschwindigkeit 5
Maximale Belastung (Teile + Greifersystem) kg 5
Zusätzliche Teileaufnahme - kombinierter Vakuum- und/oder Druckkreis
Digitaler Vakuumschalter
Bodenschaltschrank
Steuerung VISUAL 3
horizontaler Hub 1500 - 4000
Horizontaler Hub - maximale Momentangeschwindigkeit 4
Entformhub 500
Entformhub - maximale Momentangeschwindigkeit 3
Direkter vertikaler Arm
Vertikaler Teleskoparm
Vertikaler Teleskoparm, platzsparend - vertikaler Hub
Platzsparender vertikaler Teleskoparm - Momentane Höchstgeschwindigkeit
Reduzierter kompakter vertikaler Teleskoparm - Maximale Belastung (Teile + Greifsystem) kg
Numerische Drehung
Verfolgung Verfahrweg
5X-25
Vertikaler Hub (mm) 1200
Maximale Momentangeschwindigkeit 4
Maximale Belastung (Teile + Greifersystem) kg 10
Zusätzliche Teileaufnahme - kombinierter Vakuum- und/oder Druckkreis
Digitaler Vakuumschalter
Bodenschaltschrank
Steuerung VISUAL 3
horizontaler Hub 1500 - 6000
Horizontaler Hub - maximale Momentangeschwindigkeit 4
Entformhub 700
Entformhub - maximale Momentangeschwindigkeit 3
Direkter vertikaler Arm
Vertikaler Teleskoparm
Vertikaler Teleskoparm, platzsparend - vertikaler Hub 1400
Platzsparender vertikaler Teleskoparm - Momentane Höchstgeschwindigkeit 4
Reduzierter kompakter vertikaler Teleskoparm - Maximale Belastung (Teile + Greifsystem) kg 10
Numerische Drehung
Verfolgung Verfahrweg
5X-35
Vertikaler Hub (mm) 1400
Maximale Momentangeschwindigkeit 3.5
Maximale Belastung (Teile + Greifersystem) kg 15 - 20(HL)
Zusätzliche Teileaufnahme - kombinierter Vakuum- und/oder Druckkreis
Digitaler Vakuumschalter
Bodenschaltschrank
Steuerung VISUAL 3
horizontaler Hub 2000 - 9000
Horizontaler Hub - maximale Momentangeschwindigkeit 3.5
Entformhub 900
Entformhub - maximale Momentangeschwindigkeit 3
Direkter vertikaler Arm
Vertikaler Teleskoparm
Vertikaler Teleskoparm, platzsparend - vertikaler Hub 1800
Platzsparender vertikaler Teleskoparm - Momentane Höchstgeschwindigkeit 3.5
Reduzierter kompakter vertikaler Teleskoparm - Maximale Belastung (Teile + Greifsystem) kg 15 - 20(HL)
Numerische Drehung
Verfolgung Verfahrweg
Vertikaler Hub (mm)
Maximale Momentangeschwindigkeit
Maximale Belastung (Teile + Greifersystem) kg
Zusätzliche Teileaufnahme - kombinierter Vakuum- und/oder Druckkreis
Digitaler Vakuumschalter
Bodenschaltschrank
Steuerung VISUAL 3
horizontaler Hub
Horizontaler Hub - maximale Momentangeschwindigkeit
Entformhub
Entformhub - maximale Momentangeschwindigkeit
Direkter vertikaler Arm
Vertikaler Teleskoparm
Vertikaler Teleskoparm, platzsparend - vertikaler Hub
Platzsparender vertikaler Teleskoparm - Momentane Höchstgeschwindigkeit
Reduzierter kompakter vertikaler Teleskoparm - Maximale Belastung (Teile + Greifsystem) kg
Numerische Drehung
Verfolgung Verfahrweg

Anwendungen

  • Komplexe universelle Anwendungen für die Entnahme von Spritzgussteilen
  • Nachbearbeitung der Teile
  • Einfaches "Pick & Place" Modul
  • Einfache Stapelanwendungen
  • Komplexe Anwendungen: Stapeln u. Palettieren, Teile Einlegen, Stoffhinterspritzen, Bildverarbeitung Bahnverfolgung Applikation
  • erfordert mehrere Teilepositionierungen im Raum Netzwerkkommunikation mit Peripherieeinheiten
